محفظه خلاء VC1000

[fusion_builder_container admin_label=”Details” hundred_percent=”no” equal_height_columns=”no” menu_anchor=”” hide_on_mobile=”no” class=”” id=”” background_color=”” background_image=”” background_position=”left top” background_repeat=”no-repeat” fade=”no” background_parallax=”none” enable_mobile=”no” parallax_speed=”0.3″ video_mp4=”” video_webm=”” video_ogv=”” video_url=”” video_aspect_ratio=”16:9″ video_loop=”yes” video_mute=”yes” video_preview_image=”” border_size=”0px” border_color=”” border_style=”solid” margin_top=”” margin_bottom=”” padding_top=”70px” padding_right=”” padding_bottom=”30px” padding_left=””][fusion_builder_row][fusion_builder_column type=”1_1″ layout=”1_1″ spacing=”yes” center_content=”no” hover_type=”none” link=”” min_height=”none” hide_on_mobile=”no” class=”” id=”” background_color=”” background_image=”” background_position=”left top” undefined=”” background_repeat=”no-repeat” border_size=”” border_color=”” border_style=”solid” border_position=”all” padding_top=”” padding_right=”” padding_bottom=”” padding_left=”” margin_top=”2%” margin_bottom=”” animation_type=”” animation_direction=”left” animation_speed=”0.3″ animation_offset=”” last=”no”][fusion_tabs design=”clean” layout=”vertical” justified=”no” backgroundcolor=”” inactivecolor=”” bordercolor=”” icon=”” icon_position=”” icon_size=”” hide_on_mobile=”small-visibility,medium-visibility,large-visibility” class=”” id=””][fusion_tab title=”مقدمه” icon=”fa-spinner fas”]

محفظه خلا VC1000 توسط جمعی از متخصصان طراحی و ساخته شده است. این دستگاه که اختصاصا برای آموزش دانش آموزان و کار در مدارس طراحی و تهیه شده قادر خواهد بود با شبیه سازی و ایجاد شرایط خلاء، دانش آموزان را با تأثیر این محیط بر مفاهیم فیزیکی رایج آشنا سازد (شکل1). بدین منظور 5 آزمایش نیز طراحی شده که به کمک محفظه خلاء VC1000 انجام می شوند.

شکل 1: محفظه خلاء

[/fusion_tab][fusion_tab title=”معرفی اجزا” icon=”fa-file-alt far”]

محفظه خلا VC1000 از یک محفظه شیشه ای به شکل گنبدی تشکیل شده که بر روی دیسک فلزی با چهارپایه قرار گرفته است. هوای داخل محفظه پس از آب بندی شدن آن بر روی نوار واسط (شکل4)، توسط پمپ خلاء از طریق روزنه تعبیه شده بر روی دیسک فلزی کف، خارج می گردد.(شکل2).

شکل 2: روزنه خروج گاز

دو الکترود موجود در محفظه برای ایجاد قوس الکتریکی کاربرد دارند. (شکل 3)

شکل 3: الکترودهای محفظه خلاء

کف دیسک فلزی یک شیار دایروی ماشین کاری شده است. در این شیار یک لایه سفیدرنگ برای آب بندی محفظه و جلوگیری از ورود هوا به آن نصب شده است (نوار واسط). درپوش محفظه روی این شیار قرار می گیرد. (شکل 4)

شکل 4: صفحه فلزی محفظه خلا

روی درپوش محفظه (شکل 5) نیز یک درپوش محافظ (شکل 6) قرار خواهد گرفت. این درپوش برای افزایش ایمنی بوده به طوری که اگر درپوش محفظه آسیب دید، درپوش محافظ مانع از ریخته شدن اجزای آن به اطراف می شود هر چند که با وجود اختلاف فشار بین محیط و داخل محفظه، اجزا به داخل محفظه خواهند ریخت و به اطراف نمی ریزند.

شکل 5: درپوش محفظه خلاء

شکل 6: درپوش محافظ محفظه خلاء

زیر محفظه شیشه ای دو پورت برق قرار گرفته است. این پورت ها وظیفه انتقال برق به دو الکترود موجود در محفظه را به عهده دارند. (شکل7)

شکل 7: پورت برق زیر محفظه خلاء

یکی دیگر از اجزای محفظه، لوله ای فلزی است که یک سر آن درون محفظه و سر دیگر آن به شیرهای قطع و وصل متصل می گردد. از طریق این لوله، هوای محفظه توسط پمپ مکیده می شود. محفظه خلاء دو شیر قطع و وصل دارد که یکی از آنها که آبی رنگ است در مسیر پمپ خلا، و دیگری که به رنگ قرمز است، در مسیر مخزن گاز قرار می گیرد. (شکل 8)

شکل 8: شیرهای قطع و وصل

یک فشارسنج نیز که در کنار محفظه تعبیه شده، وظیفه نمایش اختلاف فشار محفظه با محیط بیرون را دارد و از 0 تا 1bar مدرج شده است. 1bar برابر با صدهزار پاسکال می باشد. (شکل 9)

شکل 9: فشارسنج محفظه خلاء

روی صفحه فلزی نیز یک پورت برای تبادل اطلاعات بین داخل محفظه و بیرون تعبیه شده است. (شکل 10)

شکل 10: پورت تبادل اطلاعات

در کنار این محفظه یک پمپ خلاء از نوع 1 stage vacuum pump_FY-3B قرار گرفته است که وظیفه مکش هوای محفظه و ایجاد خلاء را به عهده دارد. قدرت این پمپ معادل سه چهارم اسب بخار است. این پمپ به کمک شیلنگ های اتصال، به محفظه وصل می شود. این پمپ قادر است در بهترین حالت فشار را به 10 پاسکال برساند. (شکل 11)

شکل 11: پمپ خلاء

همچنین در کنار محفظه خلاء و به منظور انجام آزمایش خلاء و الکتریسیته، یک دستگاه تقویت کننده برق قرار می گیرد. کار این دستگاه تقویت برق است و با دریافت برق شهر (220 ولت) خروجی 15 هزار ولت را تامین می کند. (شکل 12)

شکل 12: دستگاه تقویت کننده ولتاژ برق

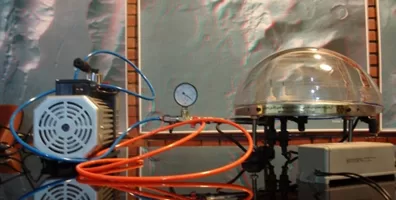

در شکل 13 نمای کلی این مجموعه را مشاهده می کنید:

شکل 13: محفظه خلاء به همراه تجهیزات جانبی

این مجموعه شامل وسایل مورد نیاز برای انجام آزمایش های طراحی شده نیز می باشد (شکل14).

شکل 14: وسایل مورد نیاز آزمایش ها

[/fusion_tab][fusion_tab title=”کاربردها و توانایی ها” icon=”fa-book fas”]

به کمک محفظه خلاء VG1000 و برای آشنایی دانش آموزان با خواص خلا، پنج آزمایش زیر را می توان انجام داد:

[fusion_checklist icon=”fa-check-circle fas” iconcolor=”” circle=”” circlecolor=”” size=”” divider=”” divider_color=”” hide_on_mobile=”small-visibility,medium-visibility,large-visibility” class=”” id=””][fusion_li_item icon=””]

آزمایش خلاء و فشار

[/fusion_li_item][fusion_li_item icon=””]

آزمایش خلاء و دما

[/fusion_li_item][fusion_li_item icon=””]

آزمایش خلاء و صوت و نور

[/fusion_li_item][fusion_li_item icon=””]

آزمایش خلاء و باد

[/fusion_li_item][fusion_li_item icon=””]

آزمایش خلاء و الکتریسیته

[/fusion_li_item][/fusion_checklist]
[/fusion_tab][fusion_tab title=”مشخصات مکانیکی و الکتریکی” icon=”fa-shield-alt fas”]
